剖析小型噴霧干燥機——操作篇
時間：2023.06.30
小型噴霧干燥機的操作流程
我們將在本文以HOLVES小型噴霧干燥儀H-Spray mini為例，介紹完整的噴霧干燥操作簡易流程，用以幫助用戶進一步了解設備以及快速上手并獨立完成噴霧干燥試驗。

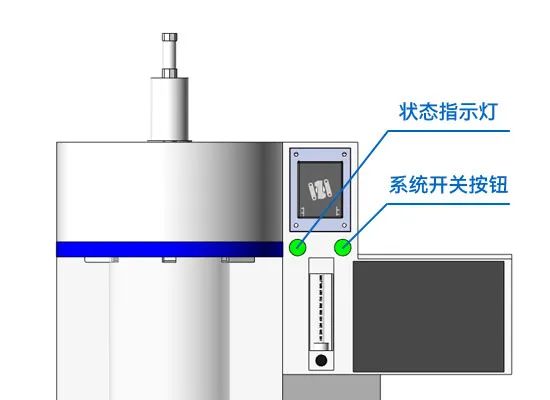

第一步：設備上電
實驗開始之前，確認玻璃組件已經安裝齊全，檢查電源正確連接之后，按下電源控制按鈕，指示燈亮，完成送電。
第一步：設備上電
實驗開始之前，確認玻璃組件已經安裝齊全，檢查電源正確連接之后，按下電源控制按鈕，指示燈亮，完成送電。
第二步：設置參數，運行系統
上電之后，系統自動開啟HS-Control操作界面，用戶通過觸摸屏設置“進風風量”和“進風溫度”，然后點擊OFF/ON按鈕，系統開始運行，鼓風機送風，加熱器使熱風逐步升溫至預設溫度。
第三步：啟動空壓機，調節通氣量
在系統加熱的過程中，插上空壓機電源插頭，啟動空壓機，通過玻璃轉子流量計控制純凈壓縮空氣的流量至雙流體噴嘴。HOLVES通過分析大量客戶實驗數據，建議保證供氣量在600-800L/H（即10-15L/min），會達到較好的噴干效果。
此過程還需要注意檢查氣路的完整性，排查漏氣現象，尤其是玻璃組件的連接處。
第四步：溫度平衡，純?nèi)軇┰噰?/strong>
當進風溫度達到理想噴霧設定溫度時，可預設進料量開啟蠕動泵。

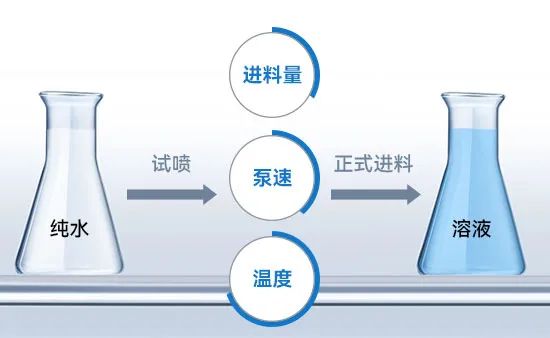

噴干前期先用純水試噴，純水的噴霧量可通過進料量預設值改變調節。進料速率是影響出風溫度的重要因素，因為水溶液會通過蒸發而從干燥室中吸收熱量。因此，可借助于蠕動泵的泵速、通過噴霧溶液的量來將出口溫度調節到所需數值。
出口溫度可被認為是產品的熱負荷上限，因此要確保產品不會因過高的出口溫度而受到損害。
第五步：調試完畢，正式進料
當所需操作條件已達到并穩定下來時，將進料管從純水切換到已準備好的進料溶液，開始正式噴干。
上電之后，系統自動開啟HS-Control操作界面，用戶通過觸摸屏設置“進風風量”和“進風溫度”，然后點擊OFF/ON按鈕，系統開始運行，鼓風機送風，加熱器使熱風逐步升溫至預設溫度。
第三步：啟動空壓機，調節通氣量
在系統加熱的過程中，插上空壓機電源插頭，啟動空壓機，通過玻璃轉子流量計控制純凈壓縮空氣的流量至雙流體噴嘴。HOLVES通過分析大量客戶實驗數據，建議保證供氣量在600-800L/H（即10-15L/min），會達到較好的噴干效果。
此過程還需要注意檢查氣路的完整性，排查漏氣現象，尤其是玻璃組件的連接處。
第四步：溫度平衡，純?nèi)軇┰噰?/strong>
當進風溫度達到理想噴霧設定溫度時，可預設進料量開啟蠕動泵。
噴干前期先用純水試噴，純水的噴霧量可通過進料量預設值改變調節。進料速率是影響出風溫度的重要因素，因為水溶液會通過蒸發而從干燥室中吸收熱量。因此，可借助于蠕動泵的泵速、通過噴霧溶液的量來將出口溫度調節到所需數值。
出口溫度可被認為是產品的熱負荷上限，因此要確保產品不會因過高的出口溫度而受到損害。
第五步：調試完畢，正式進料
當所需操作條件已達到并穩定下來時，將進料管從純水切換到已準備好的進料溶液，開始正式噴干。

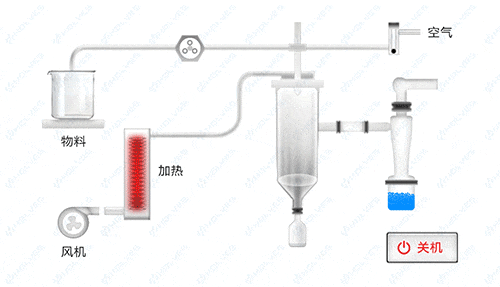

第六步：物料噴完，一鍵關機
在將溶液完全噴霧干燥之后，繼續噴霧純水一段時間，以清除沉積在軟管和噴嘴上的產品。純水結束后，點擊“一鍵關機”，蠕動泵自動關閉，加熱器停止加熱，風機繼續工作，過程中可手動關閉空壓機。到達預設的關機溫度（系統默認為60℃）后，設備將自動斷電關機。
在將溶液完全噴霧干燥之后，繼續噴霧純水一段時間，以清除沉積在軟管和噴嘴上的產品。純水結束后，點擊“一鍵關機”，蠕動泵自動關閉，加熱器停止加熱，風機繼續工作，過程中可手動關閉空壓機。到達預設的關機溫度（系統默認為60℃）后，設備將自動斷電關機。
第七步：收集物料，清理儀器
打開卡箍，取下產品收容器，收集并保存物料。將玻璃干燥室和旋風分離器等玻璃組件一一分離，逐個清洗并擦拭干凈，以備下次使用。
噴干工作結束，請拔掉儀器電源和空壓機電源，注意用電安全。
*這里有2點需要注意：
1、 設備斷電后，玻璃組件余溫還是較高，務必小心碰觸、取放。
2、 H-Spray mini小型噴霧干燥儀玻璃套件較多，務必輕拿輕放。
打開卡箍，取下產品收容器，收集并保存物料。將玻璃干燥室和旋風分離器等玻璃組件一一分離，逐個清洗并擦拭干凈，以備下次使用。
噴干工作結束，請拔掉儀器電源和空壓機電源，注意用電安全。
*這里有2點需要注意：
1、 設備斷電后，玻璃組件余溫還是較高，務必小心碰觸、取放。
2、 H-Spray mini小型噴霧干燥儀玻璃套件較多，務必輕拿輕放。
HS-Control 操作系統的簡單介紹

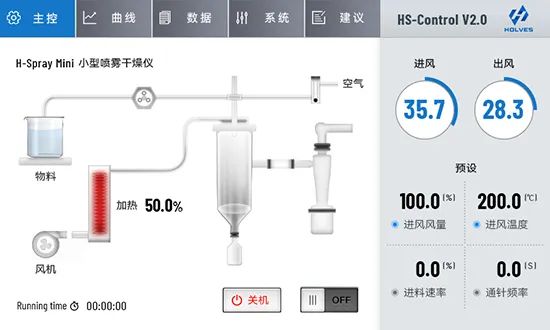

HOLVES小型噴霧干燥儀H-Spray mini目前配套HS-Control V2.0操作系統，系統主控界面如下圖所示。
系統支持中英文切換，主控界面的左畫面顯示區，以動態圖像形式展現 H-spray Mini 小型噴霧干燥儀的實時工作狀態。
其中各個參數的主要意義：
（1）進風風量：指鼓風機工作風量。此參數會影響到干燥效果，建議設置在80%~100%；
（2）進風溫度：以攝氏度為單位，溫度設定范圍為 30-250℃。設定好溫度數值，啟動系統后，智能 PID 溫度系統自動加熱調節溫度。由于實驗物料、工藝參數等不同，此參數需要根據自身需求調節。
（3）進料速率：指蠕動泵的轉速，有兩種的單位數值開放形式：百分比控制量和 ml/min。
（4）通針頻率：指自動通針系統運行的頻率?？稍O(shè)范圍 0-60秒；當設為 0 時默認取消排堵功能，大于 0 時啟用通針排堵，此功能當系統運行后方才有效。
系統同時還擁有多參數曲線顯示、數據查看和導出、報警提示、用戶管理以及一鍵關機等功能，為用戶提升使用感及實驗效率。
以上是小型噴霧干燥機的操作講解部分，下篇將帶大家了解小型噴霧干燥機使用過程中會遇到的常見問題和解決辦法！
其中各個參數的主要意義：
（1）進風風量：指鼓風機工作風量。此參數會影響到干燥效果，建議設置在80%~100%；
（2）進風溫度：以攝氏度為單位，溫度設定范圍為 30-250℃。設定好溫度數值，啟動系統后，智能 PID 溫度系統自動加熱調節溫度。由于實驗物料、工藝參數等不同，此參數需要根據自身需求調節。
（3）進料速率：指蠕動泵的轉速，有兩種的單位數值開放形式：百分比控制量和 ml/min。
（4）通針頻率：指自動通針系統運行的頻率?？稍O(shè)范圍 0-60秒；當設為 0 時默認取消排堵功能，大于 0 時啟用通針排堵，此功能當系統運行后方才有效。
系統同時還擁有多參數曲線顯示、數據查看和導出、報警提示、用戶管理以及一鍵關機等功能，為用戶提升使用感及實驗效率。
以上是小型噴霧干燥機的操作講解部分，下篇將帶大家了解小型噴霧干燥機使用過程中會遇到的常見問題和解決辦法！
